異形管材怎樣拋光

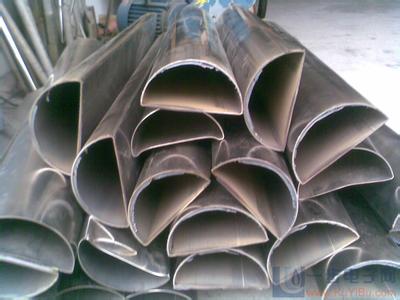

　　異形管材的拋光需結(jié)合其復(fù)雜截面、材質(zhì)特性及精度要求，采用定制化工藝方案。以下從工藝選擇、流程設(shè)計(jì)、質(zhì)量控制三個(gè)維度，系統(tǒng)闡述異形管材的拋光技術(shù)路徑：

　　一、工藝選擇依據(jù)

　　1. 截面形狀與表面可達(dá)性

　　簡單規(guī)則截面(如矩形、六角形)：

　　優(yōu)先選用機(jī)械拋光(如砂帶機(jī)、多軸拋光輪)，通過自動(dòng)化設(shè)備實(shí)現(xiàn)高效加工。

　　示例：不銹鋼矩形管采用雙砂帶同步打磨，可同步處理內(nèi)外角和平面，效率較手工提升3倍。

　　復(fù)雜異形截面(如傘型、P型)：

　　需結(jié)合化學(xué)拋光與機(jī)器人輔助拋光，通過柔性磨頭或電解液循環(huán)系統(tǒng)覆蓋死角。

　　案例：某航空用鈦合金異形管，采用機(jī)器人末端執(zhí)行器搭載微型砂輪，配合視覺定位系統(tǒng)，實(shí)現(xiàn)0.02mm級(jí)曲面精度。

　　2. 材質(zhì)特性與拋光需求

　　金屬材質(zhì)：

　　不銹鋼：優(yōu)先化學(xué)拋光(如硝酸-氫氟酸體系)或電解拋光，避免機(jī)械拋光導(dǎo)致的劃痕累積。

　　鋁合金：采用氧化鋁磨料進(jìn)行機(jī)械拋光，需控制壓力≤0.3MPa以防止表面變形。

　　鈦合金：需結(jié)合超聲波輔助電解拋光，通過高頻振動(dòng)降低表面粗糙度至Ra0.1μm以下。

　　非金屬材質(zhì)：

　　塑料：采用火焰拋光(如亞克力)或溶劑擦拭法(如PTFE)，需控制溫度≤200℃以避免材料分解。

　　陶瓷：需使用金剛石磨料進(jìn)行超精密研磨，結(jié)合激光干涉儀實(shí)時(shí)監(jiān)測表面平整度。

　　二、工藝流程設(shè)計(jì)

　　1. 前處理階段

　　去毛刺：

　　熱能去毛刺：適用于復(fù)雜內(nèi)腔，通過氫氧混合氣體爆燃瞬間高溫(3000℃)熔化毛刺。

　　冷凍去毛刺：液氮冷卻使毛刺脆化后通過噴砂清除，適用于精密醫(yī)療管材。

　　清洗：

　　超聲波清洗：頻率40kHz、功率500W/L，配合堿性清洗劑，可去除油污至0.1mg/cm2以下。

　　等離子清洗：適用于納米級(jí)清潔度需求，通過氬等離子體轟擊表面，活化能≥5eV。

　　2. 核心拋光工藝

　　機(jī)械拋光：

　　砂帶機(jī)參數(shù)：

　　粒度選擇：粗磨(80#)、中磨(180#)、精磨(320#)三階段遞進(jìn)。

　　轉(zhuǎn)速控制：不銹鋼≤3000rpm，鋁合金≤2000rpm。

　　拋光輪材質(zhì)：

　　粗拋：氧化鋁布輪(硬度60HSD)。

　　精拋：氯丁橡膠輪(硬度40HSD)配合氧化鈰拋光膏。

　　化學(xué)拋光：

　　不銹鋼配方：硝酸65%+氫氟酸10%+水25%，溫度50℃，時(shí)間3-5分鐘。

　　電解拋光：

　　電流密度：15-25A/dm2(不銹鋼)、5-10A/dm2(鋁合金)。

　　電解液：磷酸-硫酸體系(體積比3:1)，需循環(huán)過濾(≥10μm精度)。

　　3. 后處理階段

　　防銹處理：

　　鈍化：不銹鋼采用20%硝酸+2%重鉻酸鉀溶液，溫度50℃，時(shí)間30分鐘，可提升耐蝕性至中性鹽霧720小時(shí)。

　　涂層：鋁合金表面陽極氧化(厚度≥15μm)，結(jié)合封閉處理(沸水或水解鹽)，硬度可達(dá)HV400。

　　質(zhì)量檢測：

　　表面粗糙度：白光干涉儀測量Ra值(精度±0.001μm)。

　　光澤度：60°角光澤計(jì)(如BYK-4563)，不銹鋼目標(biāo)值≥700GU。

　　缺陷檢測：渦流探傷(頻率100kHz-1MHz)檢測裂紋，靈敏度0.1mm2。

　　三、質(zhì)量控制關(guān)鍵點(diǎn)

　　1. 工藝參數(shù)優(yōu)化

　　溫度控制：化學(xué)拋光液溫度波動(dòng)需≤±2℃，否則易導(dǎo)致過腐蝕或拋光不足。

　　壓力匹配：機(jī)械拋光壓力與管材屈服強(qiáng)度需滿足P≤0.3σs(如304不銹鋼σs=205MPa，則P≤61.5MPa)。

　　2. 設(shè)備選型

　　多軸聯(lián)動(dòng)拋光機(jī)：適用于復(fù)雜截面，如5軸CNC拋光中心，可實(shí)現(xiàn)空間曲面連續(xù)拋光。

　　自動(dòng)化生產(chǎn)線：集成上下料、清洗、拋光、檢測模塊，單班產(chǎn)能可達(dá)2000件(以Φ20mm異形管為例)。

　　3. 典型缺陷預(yù)防

　　橘皮紋：

　　原因：機(jī)械拋光壓力不均或磨料粒度突變。

　　措施：采用漸變粒度砂帶(如80#→120#→180#)，每級(jí)過渡長度≥50mm。

　　過腐蝕：

　　原因：化學(xué)拋光時(shí)間過長或溫度過高。

　　措施：安裝pH在線監(jiān)測系統(tǒng)，當(dāng)溶液pH<0.5時(shí)自動(dòng)補(bǔ)液。

　　四、成本與效率平衡策略

　　分段拋光：

　　粗拋(機(jī)械)→中拋(化學(xué))→精拋(電解)，綜合成本較全流程電解降低40%。

　　模具預(yù)處理：

　　對(duì)批量生產(chǎn)的異形管，通過模具表面鍍硬鉻(厚度≥0.03mm)，減少后續(xù)拋光余量(由0.3mm降至0.1mm)。

　　余料回收：

　　拋光粉塵經(jīng)旋風(fēng)分離器回收，金屬粉末純度≥98%，可直接回爐重熔。
